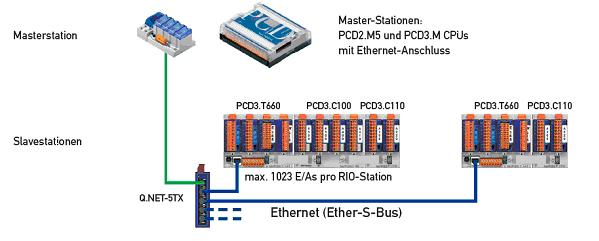

Пример построения системы на PCD3.T660 Ethernet RIO

Головная станция RIO PCD3.T660 может быть расширена блоками расширения PCD3.Cxxx до 1023 точек ввода-вывода. Головная станция PCD3.T660 подключается через Ethernet к мастер-станциям PCD3.M или PCD2.M5.

Эти RIO может использоваться со стандартными сетевыми Ethernet компонентами (коммутаторы,  маршрутизаторы и т.п.).

RIO конфигурируются с помощью Конфигуратора Устройств в PG5 2.0.Конфигурация загружается в мастер-станцию PCD и затем передается в устройства RIO специальным блоком FBox.

Обмен данными программируется с использованием стандартной библиотеки блоков связи Ether-S-Bus. Благодаря этому циклический интервал и приоритеты отдельных телеграмм или станций RIO могут быть определены программистом в зависимости от требования приложений.

RIO поставляются в предустановленной конфигурацией IP. Установки могут быть легко адаптированы к локальной сети Ethernetс использованием PC с веб-браузером как через Ethernet так и через USB интерфейс.

Технические данные:

¹⁾ при использовании блоков расширения ввода-вывода PCD3.Cxxx

Пока можно приобрести пилотную версию станции, после тщательных испытаний станция будет доступна в свободной продаже.

Цена модуля предположительно будет аналогична Profibus аналогу - около 350 евро.
