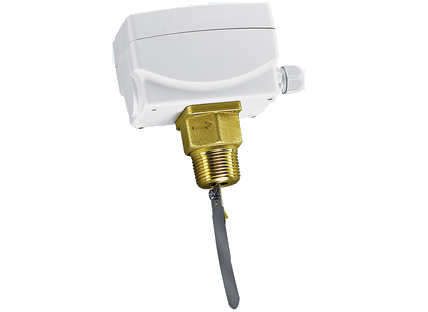

Пригодно для контроля потока жидких и газообразных сред в трубопроводах диаметром от 1 ⁄2” до 8”, в качестве реле контроля расхода или предохранителя от недостатка воды, например, для насосов в системах циркуляции масла и смазочных жидкостей, холодильном оборудовании, испарителях, компрессорах, теплообменниках.

Коммутационная способность: ....15 (8) A; 24…250 B переменного тока

Контакт: ...................................защищенный от пыли микропереключатель в качестве

однополюсного, беспотенциального переключателя

Корпус: .....................................пластик, полиамид,

30 % усиление стеклянными шариками,

цвет чистый белый (аналогичен RAL 9010)

Размеры: ....................................108 x 72,5 x 76 мм

Основная часть: ...........................оцинкованная сталь

Ввинчиваемая часть: .....................латунь или высококачественная сталь (см. таблицу)

Заслонка: ....................................высококачественная сталь, 1.4401, VA

Присоединение кабеля: ................M 20, с разгрузкой натяжения

Температура корпуса: ..................- 40 C ...+ 85 C

Макс. температура среды: ............+120 C

Класс защиты: ................................I (согласно EN 60 730)

Степень защиты: ............................IP 65 (согласно EN 60 529)

Нормы: ..........................................соответствие CE - нормам,

директива 89 ⁄336 ⁄EEC Электромагнитная совместимость,

директива 73 ⁄23 ⁄EEC Электромагнитная совместимость

Реле контроля расхода: ................контакты 1 –2 (красный–белый) размыкаются при уменьшении

потока до заданного значения. Одновременно замыкаются

контакты 1 –4 (красный–синий) и могут быть использованы как

сигнальный контакт. Прибор настроен на заводе на минимальный

порог отключения. Путем вращения винта настройки диапазона

вправо пороговое значение может быть увеличено.

Монтаж:............................................вертикальная установка на горизонтальном трубопроводе,

T-тройник Rx'' соотв. DIN 2950. Перед и за заслонкой

необходимы участки трубы для успокоения течения

длиной каждый не менее пяти диаметров трубопровода.
