Применение Saia®PCD в системах автоматизации дворцов спорта

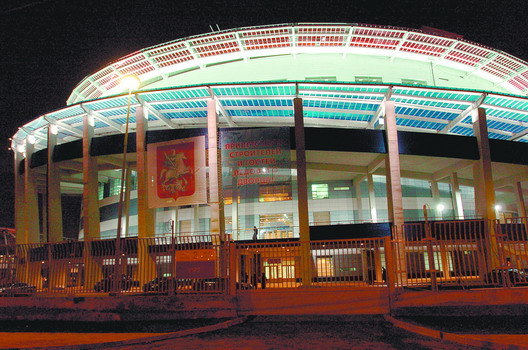

Ледовый дворец на Ходынском поле в Москве

Ледовый дворец рассчитан на 14 тысяч зрительских мест, имеет от 6 до 9 надземных этажей. Ледовая арена размером 60 на 30 метров, построена в соответствии с мировыми стандартами, размещается на первом этаже. На втором этаже - нижний ярус трибун на пять тысяч зрителей. На третьем - правительственная ложа на 30 персон, помещения зрителей зоны VIP, ложа приглашенных гостей на 80 персон, коммерческие ложи на 290 персон, ложа прессы. На четвертом - верхний ярус трибун на 8600 тысяч зрителей. Число мест зрителей изменяется в зависимости от проводимых мероприятий: 2800 человек (теннис, бокс) и 8000 зрительских мест (гимнастика).

В здании также расположатся вспомогательные помещения по обслуживанию спортсменов и зрителей: раздевалки, административно-бытовые помещения, предприятия питания с производственными цехами, складская зона, медико-реабилитационный центр, рестораны и кафе с видом на арену, торговый центр и пр.

Во дворце установлено огромное количество различных систем, c разными шинами и протоколами обмена. Благодаря широким коммуникационным возможностям, контроллеры Saia PCD используются в качестве шлюзов для связи различных шин, например Profibus-DP с BacNet, EIB, LON, Ethernet. Таким образом, информация с различных подсистем собирается в диспетчерский пульт, что позволяет оперативно контролировать и управлять зданием из единого центра.

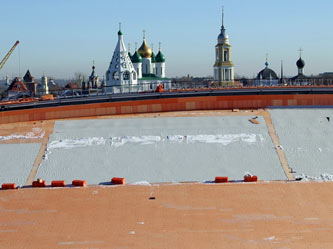

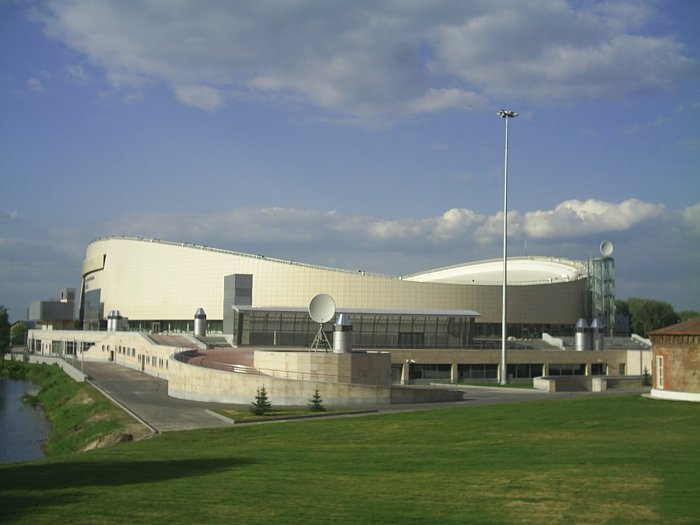

Ледовый дворец в Коломне

Ледовый дворец в Коломне - третий в России крытый Ледовый дворец для занятий конькобежным спортом подобного уровня после Москвы (Крылатское) и Челябинска.

Площадь комплекса составляет 70 тыс. кв. метров. В его состав входят здание центральной спортивной арены с ледовым покрытием и трибунами более чем на шесть тысяч зрителей, трибуны и помещения для судей, прессы. Помимо этого, в комплексе оборудованны специальные зрительские места для инвалидов и балконы для болельщиков со стоячими местами. Площадь центральной спортивной арены составляет 17,5 тыс. кв. м, в том числе ледового покрытия - около 12 тыс. кв. метров.

Контроллеры Saia PCD были исползованы для обеспечения климата в помещениях Дворца. 28 контроллеров PCD1 и PCD2 управляют работой 6 центральных кондиционеров КЦП мощностью от 7 до 15 кВт и 34 приточно-вытяжных установок по 5,5 кВт каждая. Контроллеры связаны по шине S-Bus.

Управление осуществляется с помощью SCAD-системы из диспетчерской.

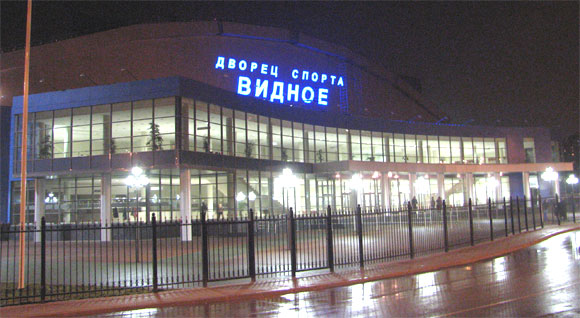

Дворец спорта в г.Видное

Дворец спорта "Видное" расположен в южной части города, в сосновом бору, вблизи скоростной федеральной автотрассы «Дон». Общая площадь – 10340 кв. м, площадь застройки – 5740 кв. м. Универсальный спортзал на 3500 зрительских мест.

Дворец спорта предназначен для проведения спортивных игр (волейбол, баскетбол, мини-футбол, гандбол), имеет тренировочный зал размером 32 на 21 м, спортраздевалки, бары и буфеты, фитнес-центр, офисные, служебные и медицинские помещения

Контролеры Saia PCD используются здесь для автоматизации здания. 24 контроллера PCD1 и PCD2 управляют тремя кондиционерами КЦП, чиллером холодоснабжения, 12 приточно-вытяжными установками, насосными станциями, освещением. На контроллере PCD1 построен шлюз в ЦТП, сделанный сторонней компанией на шине LON.

Управление и контроль осуществляется из диспетчерской, а так же локально с пультов PCD7.170 на дверцах шкафов.
