Шлюз LON EIB

Контроллеры Saia-Burgess могут не только управлять технологическими процессами, используя цифровой и аналоговый ввод/вывод, но и являются универсальными коммуникационными устройствами. Самое распространенное решение - связь между шинами LON и EIB, настолько популярна и широко применяется, что многие, кто это решение использует, часто даже не догадываются об основном назначении и возможностях контроллера.

Контроллеры PCD1 и PCD2 имеют специальный слот на плате для подключения модуля LON интерфейса PCD7.F800/F802/F804. Отличаются эти модули наличием дополнительных возможностей. Например F800 содержит только LON-интерфейс, F802 имеет дополнительный RS-485 порт, а F804 поставляется только в комплекте с дисплеем. Комплект называется PCD7.D165.

Модуль PCD7.F800 содержит на борту нейрон-чип 3150 и наиболее распространенный интерфейс TP/FT-10.Это позволяет использовать до 4095 LON переменных и подключаться непосредственно к шине LON.

Для связи с EIB(KNX) специальной платы не требуется. Связь производится по интерфейсу RS-232 или TCP/IP через коммуникационный интерфейс стандарта KNX. Естественно, для этого контроллер должен иметь на борту соответствующий порт. В принципе, для этого подойдет порт PGU контроллера, через который производится программирование/отладка программ, но это не удобно. Поэтому рекомендую установить дополнительную плату интерфейса RS-232 в специальное гнездо на плате контроллера. Модуль называется PCD7.F120.Аналогично, инсталляторам шины KNX рекомендую использовать для связи к контроллером отдельный коммуникационный модуль, а для конфигурирования шины KNX - другой. Конечно, эта рекомендация не касается тех, кто использует TCP/IP.

Должна получиться следующая конфигурация:



Теперь, когда дополнительные модули установлены, шины подключены, рассмотрим, как их связать логически.

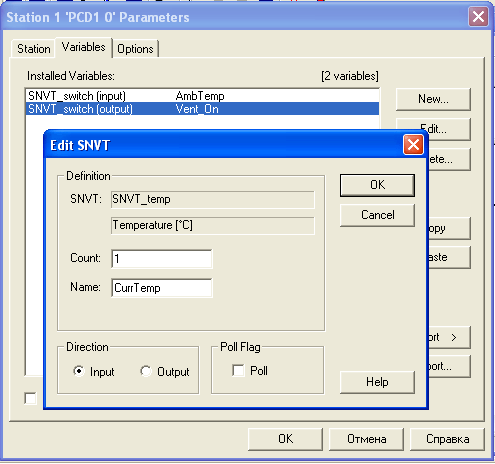

Для начала надо в PG5 создать файл с расширением .lon с помощью LON-конфигуратора.

Затем создать все LON-переменные, которые надо передать в EIB. После компиляции эти переменные загрузятся в нейрон-чип и их можно будет считать LonMaker-ом. Обращение к этим переменным производится по имени. При загрузке в LonMaker-е у переменных появятся префиксы nvi- и nvo-, в зависимости от того, входная это переменная или выходная. В программе Saia используются переменные без префиксов.



В начале программы необходимо поставить вызов драйвера EIB, где прописать способ связи и таймауты.

Для LON и EIB имеются библиотеки функциональных блоков. Для чтения переменных LON используем блоки, начинающиеся с RCV XXX, где ХХХ - обозначение типа переменной. Для записи используем, соответственно, SEND XXX. Для присвоения имени щелкаем дважды на строчке над блоком "ref:???", в появившемся окне в поле Reference вносим имя переменной.

В библиотеке EIB имеются аналогичные блоки, только с префиксом EIB.

Обращение к переменным EIB происходит по групповому адресу. В окне параметров требуемого блока надо указать групповой адрес каждого из каналов, а если канал не используется, то записываем строку "-/-/-" (уже есть по умолчанию).

На примере показано передача температуры nvoCurrTemp из LON в EIB по груповому адресу 1/0/1, причем передача в EIB будет происходить всякий раз, когда на шине LON появится телеграмма с переменной nvoCurrTemp.

То же и с другими типами. Соединив выход блока RSV Binary библиотеки LON со входом EIB SEND Switch библиотеки EIB получим простейшую передачу бинарной информации между сетями. Аналогично производится передача и других типов.

Широкий выбор различных функциональных блоков позволяет реализовывать различные способы передачи информации различных форматов. Естественно, с переменными можно производить и математическую обработку пересылаемой информации, преобразование типов, регулирование, в общем все, что позволяет мощный процессор контроллера PCD.
